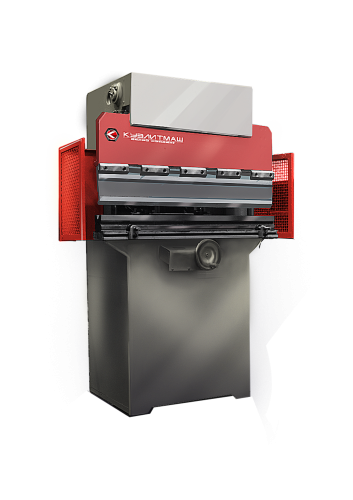

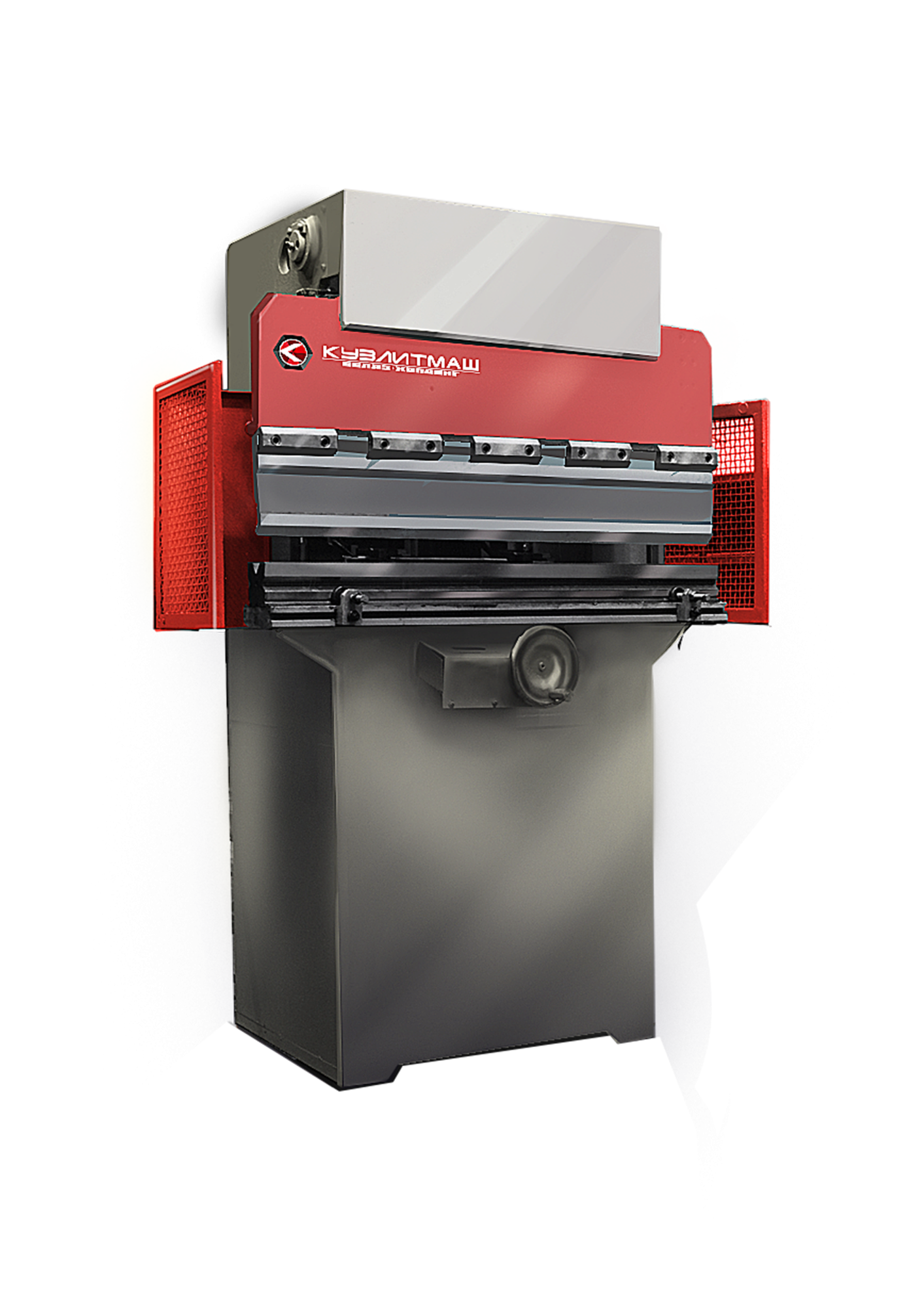

В универсальном V-образном штампе, поставляемом в комплекте с прессами, можно производить гибку большого числа различных деталей. Технологические возможности прессов могут быть расширены за счет применения специальных приспособлений, поставляемых за отдельную плату, которые дадут возможность выполнять операции порезки листового материала, пробивки круглых и прямоугольных отверстий.
Прессы могут применяться на слесарных участках и цехах, занимающихся производством деталей мелких серий методом листовой штамповки.
Прессы оснащены механизмом регулировки межштампового пространства и задним упором, служащим для установки изгибаемой заготовки на линию гибки.
Управление прессом: кнопочное двуручное и педальное.
Прессы малогабаритны, надежны в работе и просты в эксплуатации.
Применяется дешевый источник энергии – сжатый воздух.
Смазка прессов – ручная.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметров | Модель | |
|---|---|---|
| И1020А | И1020В | |
| Номинальное усилие, кН (при давлении 0,52 МПа) | 100 | 100 |
| Размеры стола, мм – слева направо – спереди назад |
1050 140 |
1450 140 |
| Расстояние между стойками станины в свету, мм | 690 | 1350 |
| Ход ползуна, не менее, мм/с | 50 | 50 |
| Наибольшее расстояние между столом и ползуном в его нижнем положении при верхнем положении регулировки, мм | 225 | 225 |
| Размер регулировки расстояния между столом и ползуном, мм | 25 | 25 |
| Ход заднего упора, не менее, мм | 210 | 210 |
| Рабочее давление сжатого воздуха, МПа | 0,5 | 0,5 |
| Максимальное число ходов в минуту | 12 | 12 |
| Режим работы | Одиночный ход | |
| Габаритные размеры в плане, мм | 1210х840 | 1710х920 |
| Высота над уровнем пола, мм | 1805 | 1760 |
| Масса, не более, кг | 800 | 1780 |
