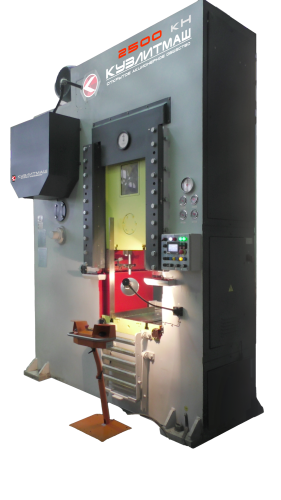

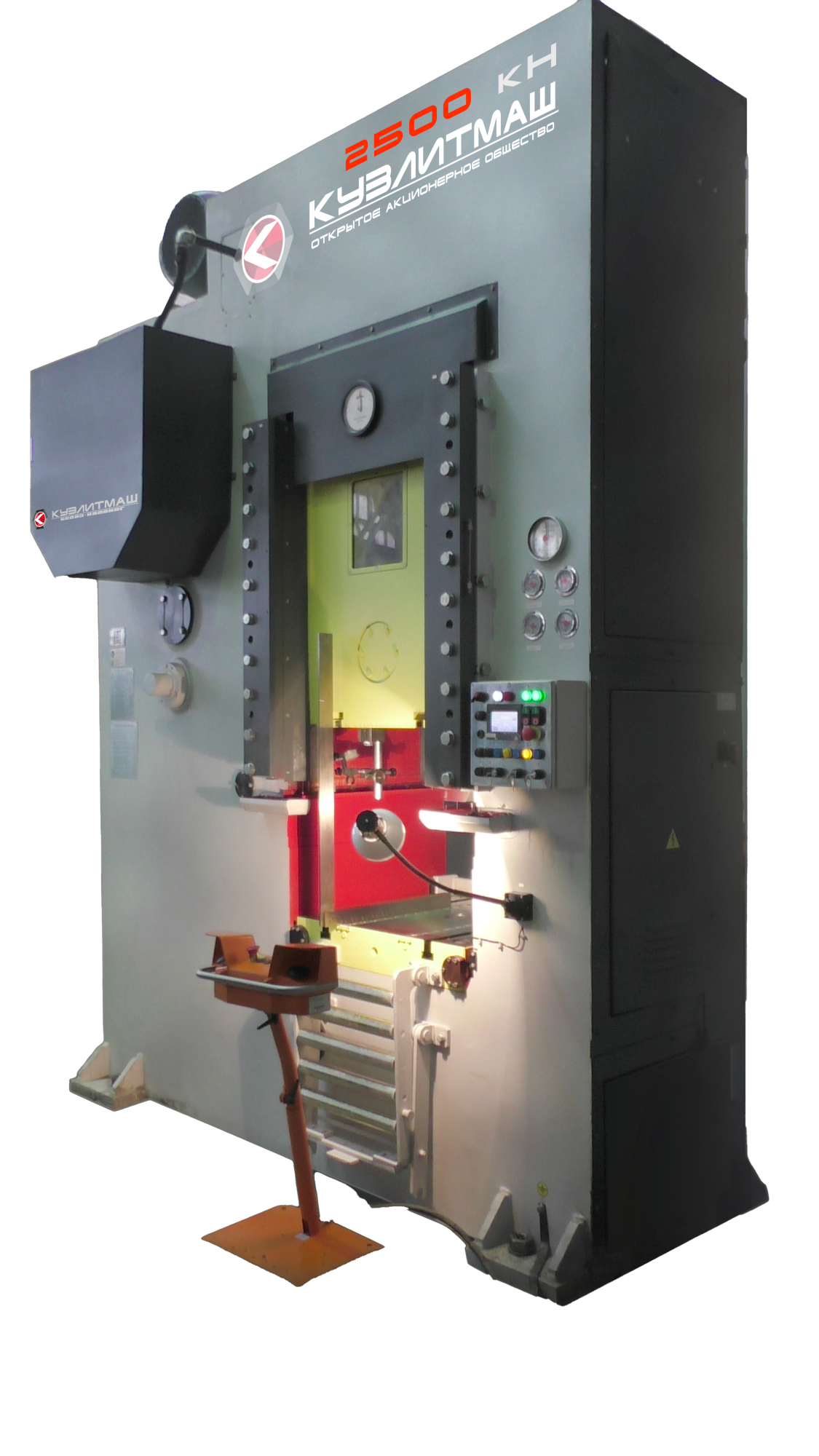

Прессы холодноштамповочные кривошипно-коленные для холодного выдавливания металла
ПРЕССЫ ХОЛОДНОШТАМПОВОЧНЫЕ КРИВОШИПНО-КОЛЕННЫЕ ДЛЯ ХОЛОДНОГО ВЫДАВЛИВАНИЯ МЕТАЛЛА предназначены для изготовления методом выдавливания в холодном состоянии различных изделий типа стаканов и стержней.
Прессы холодноштамповочные кривошипно-коленные для холодного выдавливания металла
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметров | Модель | |||
|---|---|---|---|---|
| КБ 0032 | КП 0034 | КП 0036 | КВ 0038В | |
| Номинальное усилие, кН | 1600 | 2500 | 4000 | 6300 |
| Ход ползуна, мм | 160 | 200 | 240 | 300 |
| Частота хода ползуна, 1/мин | 50 | 40 | 32 | 25 |
| Ход ползуна до его крайнего нижнего положения, на котором пресс развивает номинальное усилие, мм | 22 | 28 | 36 | 45 |
| Расстояние между подштамповой плитой и ползуном в его нижнем положении при верхнем положении регулировки, мм | 435 | 490 | 590 | 700 |
| Значение регулировки расстояния между подштамповой плитой и ползуном, мм | 16 | 16 | 16 | 20 |
| Размеры подштамповой плиты, мм – слева направо – спереди назад |
630 630 |
820 820 |
1020 1180 |
1250 1250 |
| Размер ползуна, мм – спереди назад |
620 |
770 |
1080 |
1055 |
| Ход выталкивателя, мм – верхнего – нижнего |
16 90 |
16 110 |
25 140 |
25 300 |
| Усилие выталкивателя, кН – верхнего – нижнего |
63 200 |
100 320 |
160 500 |
250 800 |
| Потребляемая системой управления мощность, кВт | 29 | 33,5 | 56 | 63 |
| Рабочее давление сжатого воздуха, МПа | 0,5 | 0,6 | 0,6 | 0,6 |
| Габаритные размеры, мм – слева направо – спереди назад |
2220 1495 |
2750 1945 |
3282 2300 |
4150 2950 |
| Высота над уровнем пола, мм | 3622 | 3925 | 4306 | 5550 |
| Масса, кг | 10760 | 23600 | 48200 | 85000 |
