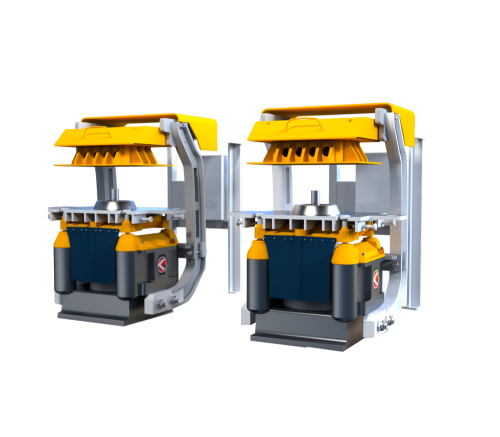

МАШЫНА ФАРМОВАЧНАЯ пнеўматычная якая падтрасаецца з дапрасоўкай прызначаная для выраба разавых паўформаў з пяшчана-гліністых сумесяў ва ўмовах дробнасерыйнай і серыйнай вытворчасці.
Машына ўяўляе сабой аднапазіцыйную ўстаноўку з накатнай траверсай, якая перамяшчаецца пааперацыйна на пазіцыю фармоўкі. Асноўным вузлом машыны з'яўляецца які падтрасае стол з убудаваным вібратарам. Падставай машыны служыць сталёвы корпус з размешчаным у цэнтры прэсавым і чатырма выцяжнымі пнеўмацыліндрамі.
Праца машыны адбываецца наступным чынам
На прэсава-ўстрэсвае стол усталёўваецца апока і запаўняецца фармовачнай сумессю. У паражніну які падтрасае поршня падаецца сціснутае паветра, пасродкам якога забяспечваецца рух поршня ўгару. Пры яго ўздыме адбываецца адсечка паветра пад поршнем, затым выхлап. Пры падзенні стала адбываецца ўдар (устрэсванне). Працэс устрэсвання працягваецца датуль, пакуль у паражніну поршня падаецца сціснутае паветра.
Пасля завяршэння працэсу устрэсвання адбываецца накат траверсы з прэсавай плітой на пазіцыю прасавання. У прэсавы і выцяжныя цыліндры падаецца сціснутае паветра. Які прэсуе поршань прыціскае апоку да прэсавай пліты. Адбываецца канчатковае ўшчыльненне фармовачнай сумесі ў апоку.
Выцяжныя поршні паднімаюцца разам з прэсавым цыліндрам і вырабляецца выцяжка мадэлі з формы. Для палягчэння працэсу протяжки мадэлі ўключаюцца вібратары.
Прэсавы поршань апускаецца разам з які падтрасае сталом у зыходнае становішча. Выцяжныя поршні застаюцца ў верхнім становішчы. Форма апускаецца разам са сталом да пасадкі апокі на верхнія тарцы штокоў. Падмадэльная пліта разам са сталом перамяшчаецца да зыходнага становішча. Які ўтварыўся зазор паміж апокай і прэсавай плітой дае магчымасць вырабіць адкат траверсы.
Гатовая форма здымаецца з машыны цэхавым пад'ёмнікам, пасля чаго выцяжныя поршні і штокі вяртаюцца ў зыходнае становішча.
ТЭХНІЧНЫЯ ХАРАКТАРЫСТЫКІ
| Назва параметраў | Мадэль |
|---|---|
| Цыклавая прадукцыйнасць, паўформаў/ч, не менш | 40 |
| Памеры апокі ў святле, мм (*даўжыня × шырыня) | 1000х600 |
| Вышыня апокі ў святле, мм | 250 |
| Ход выцяжкі, мм | 220 |
| Грузападымальнасць, кг, не менш | 900 |
| Намаганне прасавання, кн, не меней | 90 | Ціск сціснутага паветра ў сетцы, Мпа | 0,5-0,63 |
| Габарытныя памеры, мм, не больш за – даўжыня – шырыня –вышыня |
2210 1265 1980 |
| Маса, кг, не больш за | 2950 |
