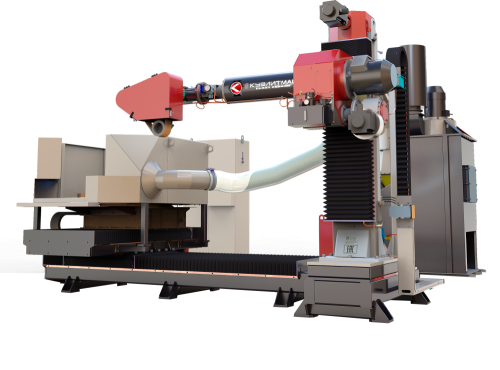

МАШЫНА ОБДИРОЧНО-ШЛІФАВАЛЬНАЯ З РУХОМЫМ СТАЛОМ З ЧПУ прызначаная для вонкавай абразіўнай зачысткі пасля зваркі абады колаў аўтатрактарнай тэхнікі, а таксама аналагічных дэталяў цыліндрычнай формы шліфавальнай бясконцай стужкай.
Машына ўяўляе сабой прамысловае абсталяванне, якое мае 5 кіраваных ЧПУ восяў (X, Y, Z, A, B), і якое складаецца з наступных асноўных частак: падстава, якія складаюцца з двух злучаных паміж сабой рам; механізм падоўжнага перамяшчэння; стойка вертыкальная; рама папярочная; стол паваротны; прывад галоўкі обдирочной; галоўка обдирочная; сістэма змазкі; пнеўмаабсталяванне; усталёўка пылавыдалення; кажух ахоўны; вузел кабельных ланцугоў; электраабсталяванне.
Прынцып працы машыны складаецца ў наступным: машына падлучаецца да сеткі сціснутага паветра ціскам 0,5 Мпа, уключаецца электрасілкаванне ўсталёўкі пылавыдалення і станцыі ЧПУ. Пасля запуску выцяжнога вентылятара ўстаноўкі пылавыдалення паваротны стол перамяшчаецца ў становішча загрузкі-выгрузкі. Пасля загрузкі апрацоўванага вобада на паваротны стол і яго фіксацыі машына гатова да працы. Пасля запуску праграмы адбываецца перасоўванне вобада на працоўную пазіцыю і яго апрацоўка паводле зададзенай праграмы
ТЭХНІЧНЫЯ ХАРАКТАРЫСТЫКІ
| Назва параметраў | Мадэль ОШПС 392Ф5 |
|---|---|
| Перамяшчэнне стала паваротнага па восі Х, мм | 1500 |
| Перамяшчэнне стала паваротнага па восі Y, мм | 535 |
| Перамяшчэнне галоўкі обдирочной па восі Z, мм | 700 |
| Кут павароту галоўкі обдирочной па восі | АТ-350o |
| Кут павароту стала па восі Ў | не абмежавана |
| Хуткасць кручэння стала па восі Ў, аб/мін | 0-10 |
| Дакладнасць пазіцыянавання пры перамяшчэнні стала паваротнага і галоўкі обдирочной па восях X, Y, Z, мм, не больш за | 0,1 |
| Дакладнасць пазіцыянавання па восі А, не больш за | 10 |
| Хуткасць рэзання шліфавальнай стужкі, м/с | 0-20 |
| Маса апрацоўваных дэталяў, кг | 95-890 |
| Дыяметр зачышчаных паверхняў абады, мм | 600-1395 |
| Даўжыня зачысткі паверхні ад тарца вобада, мм | 210-340 |
| Вышыня апрацоўваных абады, мм | 414-976 |
| Габарытныя памеры машыны са станцыяй кіравання і ўсталёўкай пылавыдалення, мм - злева напрво - спераду назад - вышыня над узроўнем падлогі |
6320 4915 3325 |
| Маса машыны са станцыяй кіравання і ўстаноўкай пылавыдалення, кг | 6600 |
| Сумарная магутнасць электрарухавікоў машыны (без усталёўкі пылавыдалення), квт | 21 |
| Сумарная магутнасць электрарухавікоў усталёўкі пылавыдалення, квт | 16 |
| Рэжымы працы сістэмы ЧПУ | Праграмаванне Карэкціроўка праграмы Праца; ручны; ўстаноўка параметраў; Праца з архівам |
| Працоўны ціск паветра, Мпа | 0,45-0,55 |
| Тыпы змазкі | Аўтаматычная цыркуляцыйная са станцыяй вадкай змазкі Аўтаматычная паслядоўная са станцыяй пластычнай змазкі Ручная |
