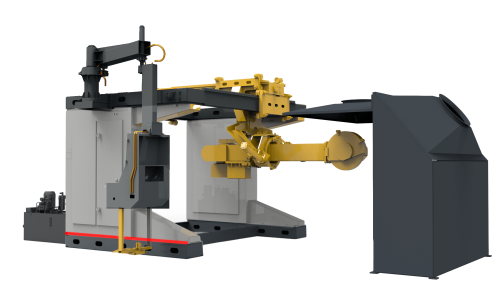

Блок зачыстнай 99913К прызначаны для зачысткі вонкавых паверхняў чыгунных і сталёвых адлівак ад астатку літнікавай сістэмы , задзірын ад стрыжневых знакаў і іншых дэфектаў обдирочным абразіўным кругам ва ўмовах дробнасерыйнай і серыйнай вытворчасці.
Блок зачыстнай 99913К прызначаны для зачысткі вонкавых паверхняў чыгунных і сталёвых адлівак ад астатку літнікавай сістэмы (прыбыткаў, выпараў, літнікаў), задзірын ад стрыжневых знакаў і іншых дэфектаў обдирочным абразіўным кругам ва ўмовах дробнасерыйнай і серыйнай вытворчасці.
Комплекс мадэлі 99913М складаецца з зачыстнага блока, прызначанага для забеспячэння рухаў галоўкі обдирочной у 4-х каардынатах і непасрэднага выканання аперацыі зачысткі, а таксама сістэмы пылаўлоўлівання. За дадатковы поплатак комплекс можа абсталёўвацца стацыянарным ці перасоўным кантавальнікам, прызначаным для ўсталёўкі і мацаванні апрацоўванай адліўкі, падачы яе ў зону зачысткі і кручэнні ў патрабаванай плоскасці.
ТЭХНІЧНЫЯ ХАРАКТАРЫСТЫКІ
| Назва параметраў | Мадэль 99913К |
|---|---|
| Найбольшыя габарытныя памеры апрацоўванай адліўкі, мм * Шырыня Вышыня Даўжыня: - пры кладцы на пляцы або ложементы - пры падачы нарыхтоўкі з дапамогай цэхавай каляскі** |
300-1000 300-1000 300-1200 300-3000 |
| Гідрастанцыя: *** - прадукцыйнасць, л/мін - 1-я секцыя/2-я секцыя - ціск працоўны, Мпа - ёмістасць бака, л - марка алею ў гідрасістэме |
35,7/12,7 6,3 160 HLP 46 DIN 51524 частка 2 |
| Пнеўмапрывад: - выдатак сціснутага паветра, м /ч **** - намінальны ціск у пнеўмасістэме, Мпа |
5 0,63 |
| Мясцовае асвятленне, змантаванае на пульце кіравання, лк | не менш за 200 |
| Інструмент: круг обдирочный тыпу ПП (Заўвага – Пры неабходнасці змены наменклатуры прылады, які ўжываецца для замены круг па трывальных характарыстыках не павінен саступаць рэкамендуемаму.)ПП600х(50; 63; 75; 80)х203 38А F10 V 7 B 50м/з 3 кл. | |
| Параметры круга обдирочного: ПП – прамы профіль; 600 – вонкавы дыяметр круга, мм; 50, 63, 75, 80 – вышыня круга, мм; 38А – з цырконіевага электракорунда; F10 – зярністасць абразіва; V – цвёрдасць; 7 – нумар структуры; B – бакелітавая звязка; 50 м/з –dвешенная клас. | |
| Хуткасць рэзання (пры найбольшым дыяметры обдирочного круга), м/с | 50 |
| Частата кручэння шпіндзеля обдирочного круга, аб/мін | 1475 |
| Найбольшая хуткасць перасоўвання обдирочной галоўкі без нагрузкі ў вертыкальным, папярочным і падоўжным кірунках, м/мін | 6,0 |
| Найбольшы высілак прыціску круга да адліўкі (пры Р=4,0 Мпа), Н | да 2400 |
| Кут павароту обдирочной галоўкі вакол падоўжнай восі, град | 135°±5°(45° супраць гадзіннікавай стрэлкі і 90° па гадзіннікавай, калі глядзець з боку прывада) |
| Параметры сілкавальнага ланцуга - род току - напруга, У - частата, Гц |
Зменны трохфазны 380 50 |
| Напружанне ланцугоў кіравання: - род току - напруга, У |
Пастаянны 24 |
| Характарыстыка сістэмы змазкі | Ручная перыядычная без прымусовага ціску і пад ціскам (згодна з картай змазкі) |
| Габарытныя памеры блока (без гідрастанцыі), мм - даўжыня - шырыня - вышыня |
Не больш за 6400 Не больш за 5000 Не больш за 4000 |
| Маса блока зачыстнага, кг | Не больш за 8000 |
| Аб'ём паветра, які адсмоктваецца з пылазаборніка ,м 3 /ч (забяспечваецца цэхавай сістэмай вентыляцыі Пакупніка) | Не менш за 15000 |
| Гама-працэнтны рэсурс службы блока зачыстнага да першага капітальнага рамонту пры 2-зменнай працы і γ=90% складае 5-ць гадоў і забяспечваецца вытворцам толькі пры ўмове выканання эксплуатуючай арганізацыяй правіл захоўвання, транспартаванні, эксплуатацыі, ТО і рамонту, якія прыводзяцца ў РЭ. | |
| *Спосаб падачы адліўкі на пазіцыю зачысткі, а таксама ўстаноўкі адліўкі пад зачыстку вызначаецца Пакупніком самастойна. | |
| **Забяспечваюцца Пакупніком шляхам перамяшчэння цэхавай каляскі | |
| ***Гідрастанцыя ўстанаўліваецца Пакупніком у зручным для сябе месцы, якое выключае трапленне іскраў пры зачыстцы | |
| ****Забяспечваецца цэхавай сістэмай. | |
