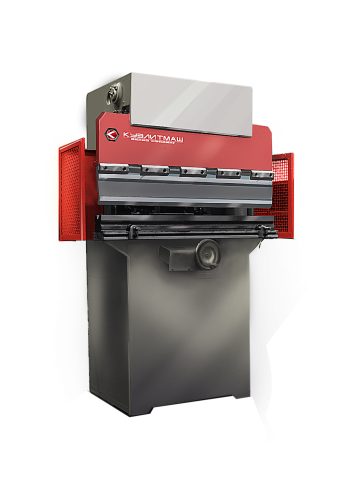

ПРЭС ЛІСТОГІБАЧНЫЯ ПНЕЎМАТЫЧНЫЯ прызначаны для вырабу дэталяў з ліставага і паласавога пракату метадам халоднай свабоднай гнуткі.
Ва ўніверсальным V-вобразным штампе, які пастаўляецца ў камплекце з прэсамі, можна вырабляць гнуткую вялікую колькасць розных дэталяў. Тэхналагічныя магчымасці прэсаў могуць быць пашыраны за кошт прымянення спецыяльных прыстасаванняў, якія пастаўляюцца за асобны поплатак, якія дадуць магчымасць выконваць аперацыі парэзкі ліставага матэрыялу, прабіўкі круглых і прастакутных адтулін.
Прэсы могуць прымяняцца на слясарных участках і цэхах, якія займаюцца вытворчасцю дэталей дробных серый метадам ліставай штампоўкі.
Прэсы аснашчаны механізмам рэгулявання міжштампавай прасторы і заднім упорам, служачым для ўстаноўкі выгінальнай нарыхтоўкі на лінію гібкі.
Кіраванне прэсам: кнопачнае двухручнае і педальнае.
Прэсы малагабарытныя, надзейныя ў працы і простыя ў эксплуатацыі.
Ужываецца танная крыніца энергіі - сціснутае паветра.
Змазка прэсаў - ручная.
ТЭХНІЧНЫЯ ХАРАКТАРЫСТЫКІ
| Назва параметраў | Мадэль | |
|---|---|---|
| І1020А | І1020В | |
| Намінальны высілак, кН (пры ціску 0,52 Мпа) | 100 | 100 |
| Памеры стала, мм – злева направа – спераду назад |
1050 140 |
1450 140 |
| Адлегласць паміж стойкамі станіны ў святле, мм | 690 | 1350 |
| Ход паўзуна, не менш, мм/с | 50 | 50 |
| Найбольшая адлегласць паміж сталом і паўзуном у яго ніжнім становішчы пры верхнім становішчы рэгулявання, мм | 225 | 225 |
| Памер рэгулявання адлегласці паміж сталом і паўзуном, мм | 25 | 25 |
| Ход задняга ўпора, не менш, мм | 210 | 210 |
| Працоўны ціск сціснутага паветра, Мпа | 0,5 | 0,5 |
| Максімальная колькасць хадоў у хвіліну | 12 | 12 |
| Рэжым працы | Адзінкавы ход | |
| Габарытныя памеры ў плане, мм | 1210х840 | 1710х920 |
| Вышыня над узроўнем падлогі, мм | 1805 | 1760 |
| Маса, не больш, кг | 800 | 1780 |
