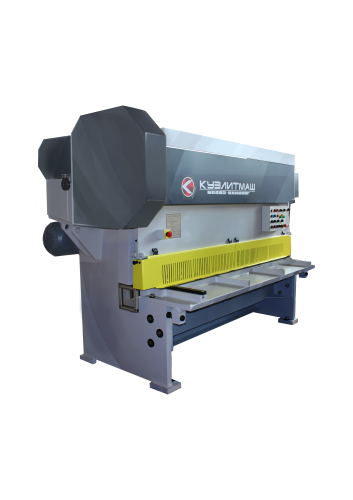

НАЖНІЦЫ ЛІСТАВЫЯ КРЫВАШЫПНЫЯ нахільным нажом прызначаны для рэзання ліставога металу.
Прымяняюцца ў нарыхтоўчых і рамонтных цэхах машынабудаўнічых прадпрыемстваў. Могуць выкарыстоўвацца ў складзе аўтаматызаваных комплексаў і аўтаматычных ліній.
Прывад ажыццяўляецца ад электрарухавіка праз клінараменную перадачу на махавік. Ад махавік праз пнеўматычную муфту-тормаз і пару зубчастых колаў кручэнне перадаецца на эксцэнтрыкавы вал, звязаны з нажавы бэлькай шатунамі.
Упраўленне нажніц кнопачнае і ад педалі. Змазка найболей нагружаных механізмам нажніц ажыццяўляецца пры дапамозе цэнтралізаванай сістэмы густой змазкі. Астатнія якія труцца паверхні змазваюцца шпрыцом. На нажніцах кривошипных ліставых з нахільным нажом мод. НП3118, НП3118А, НП3121, НП3121А усталяваны задні ўпор з ручным прывадам. Указанне становішча ўпора адносна лініі рэзу ажыццяўляецца па лінейцы або па механічным лічыльніку. Усе мадэлі нажніц кривошипных ліставых могуць абсталёўвацца ўпорам заднім з электрамеханічным прывадам. Пры гэтым адлік каардынаты становішча задняга ўпора выконваецца па прыладзе лічбавай індыкацыі (УЦІ).
Тэхналагічны зазор паміж верхнімі і ніжнімі нажамі усталёўваецца ўручную. На мадэлях НП3121, НП3121А магчымая ўсталёўка механізму хуткага рэгулявання зазору паміж нажамі.
Па адмысловай замове пастаўляецца кутні ўпор, ральганг, адкатная каляска, сістэма падтрымкі ліста і іншыя прынады.
ТЭХНІЧНЫЯ ХАРАКТАРЫСТЫКІ
| Назва параметраў | Мадэль | ||||
|---|---|---|---|---|---|
| НП3118 | НП3118А | НП3121 | НП3121А | НП3122С | |
| Найбольшыя памеры разрэзанага ліста з часавым супрацівам менш або роўна 500 Мпа, мм - таўшчыня - шырыня |
6,3 2000 |
6,3 3150 |
12 2000 |
12 3150 |
16 3100 |
| Прыціск ліста | спружын. | спружын. | гідраўл. | гідраўл. | гідраўл. |
| Колькасць прыціскаў | 8 | 12 | 15 | ||
| Частата хадоў нажа, мін, не меней - халастых - пры рэзанні найбольшых памераў разрэзанага ліста |
60 22 |
60 22 |
40 9 |
40 9 |
32 7 |
| Кут нахілу рухомага нажа | 1°30′ | 1°30′ | 2°10′ | 2°10′ | 2°10′ |
| Магутнасць электрарухавіка галоўнага прывада, квт | 8,5 | 11,8 | 15 | 18,5 | 30 |
| Найбольшая даўжыня паласы, якая адразаецца пры працы з заднім упорам, мм | 630 | 630 | 630 | 1000 | 1000 |
| Працоўны ціск сціснутага паветра, Мпа | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Працоўны ціск гідрасістэмы, Мпа | 8,0 | 8,0 | 11,0 | ||
| Рэжым працы | Ручны праварот, наладка, адзінкавы ход, аўтаработа |
||||
| Габарытныя памеры, мм – злева направа (з гідрастанцыяй) – спераду назад |
2750 1710 |
3900 1770 |
3600 1875 |
4500 2400 |
4600 3400 |
| Вышыня над узроўнем падлогі, мм | 2160 | 2160 | 2360 | 2400 | 3000 |
| Маса, кг | 4000 | 7100 | 7100 | 11350 | 23000 |
