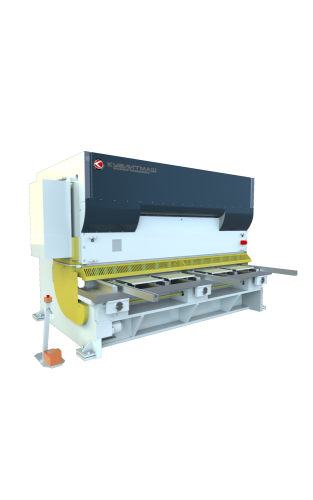

НАЖНІЦЫ ЛІСТАВЫЯ ГІДРАЎЛІЧНЫЯ з нахільным нажом прызначаны для рэзання ліставага металу.
Пры рэзанні ў нажніц мадэляў НП3716 і НП3718А бэлька нажавая здзяйсняе качательное рух, паварочваючыся вакол восі, мелай эксцэнтрысітэт, што забяспечвае прастату, выгода і хуткасць рэгулявання зазору паміж нажамі. Гідрасхема нажніц простая: два гідрацыліндра злучаныя паслядоўна. Масла са штокавой паражніны кіроўнага гідрацыліндра выціскаецца ў поршневую паражніну кіраванага гідрацыліндра, чым забяспечваецца сінхранізацыя працы гідрацыліндраў. Уцечка масла з замкнёнай штокавой паражніны кіроўнага цыліндру і поршневай паражніны кіраванага папаўняецца аўтаматычна ў канцы кожнага працоўнага ходу. Высілак, якое развіваецца гідрапрыціскамі, прапарцыйна высілку рэзання, які развіваецца працоўнымі гідрацыліндрамі.
Упор задні на нажніцах мае электрамеханічны прывад. Адлік каардынаты становішча задняга ўпора выконваецца з дапамогай прылады лічбавай індыкацыі.
Нажніцы мадэляў НП3722 і НП3720АФ3 абсталяваны ЧПУ, што дазваляе аўтаматычна ў залежнасці ад параметраў які разразаецца ліста вырабляць усталёўку неабходнага зазору паміж нажамі, рэгуляванне кута нахілу і велічыню ходу бэлькі нажавы і пазіцыянаванне задняга ўпора. У дадзеных мадэляў бэлька нажавая здзяйсняе прамы ход па накіроўвалых станіны.
Па адмысловай замове пастаўляецца кутні ўпор, ральганг, адкатная каляска, сістэма падтрымкі ліста і іншыя прынады.
ТЭХНІЧНЫЯ ХАРАКТАРЫСТЫКІ
| Назва параметраў | Мадэль | |||
|---|---|---|---|---|
| НП3716 | НП3718А | НП3722 | НП3720АФ3 | |
| Найбольшыя памеры разрэзанага ліста з часавым супрацівам менш або роўна 500 Мпа, мм - таўшчыня - шырыня |
4 2500 |
6,3 3150 |
16 3150 |
10 3100 |
| Даўжыня пры працы з заднім упорам, мм | 630 | 630 | 1000 | 1000 |
| Частата хадоў рухомага нажа пры найбольшым, мін -1 , не меней - халастых - пры рэзанні найбольшых памераў разрэзанага металу |
11 |
11 |
11 8 |
10 |
| Кут нахілу рухомага нажа | 1°30′ | 1°30′ | 0°30′ - 2°30′ | 0°30′ - 3° |
| Колькасць гідрапрыціскаў, шт. | 11 | 14 | 15 | 15 |
| Габарытныя памеры, мм – злева направа – спераду назад - вышыня |
3180 1670 1700 |
4100 1650 1800 |
4050 2450 2770 |
3800 3060 2500 |
| Маса, кг | 3300 | 6000 | 18400 | 14500 |
| Рэжым працы | Рэгуляванне, наладка, адзіночны ход, аўтаматычны | Ручны, ручное перасоўванне, усталёўка канстант, праграмаванне, аўтаматычны | ||
| Кіраванне | Кнопкавы, педальны | |||
| Колькасць электрарухавікоў, шт. | 2 | 2 | 3 | 3 |
| Магутнасць электрарухавіка галоўнага прывада, квт | 5,5 | 11,0 | 30,0 | 18,5 |
| Магутнасць электрарухавіка задняга ўпора, квт | 0,55 | 0,75 | 1,5 | 1,5х2 |
| Ёмістасць бака, л | 90 | 150 | 640 | 170 |
| Працоўны ціск, Мпа | 17,5 | 20 | 25 | 25 |
