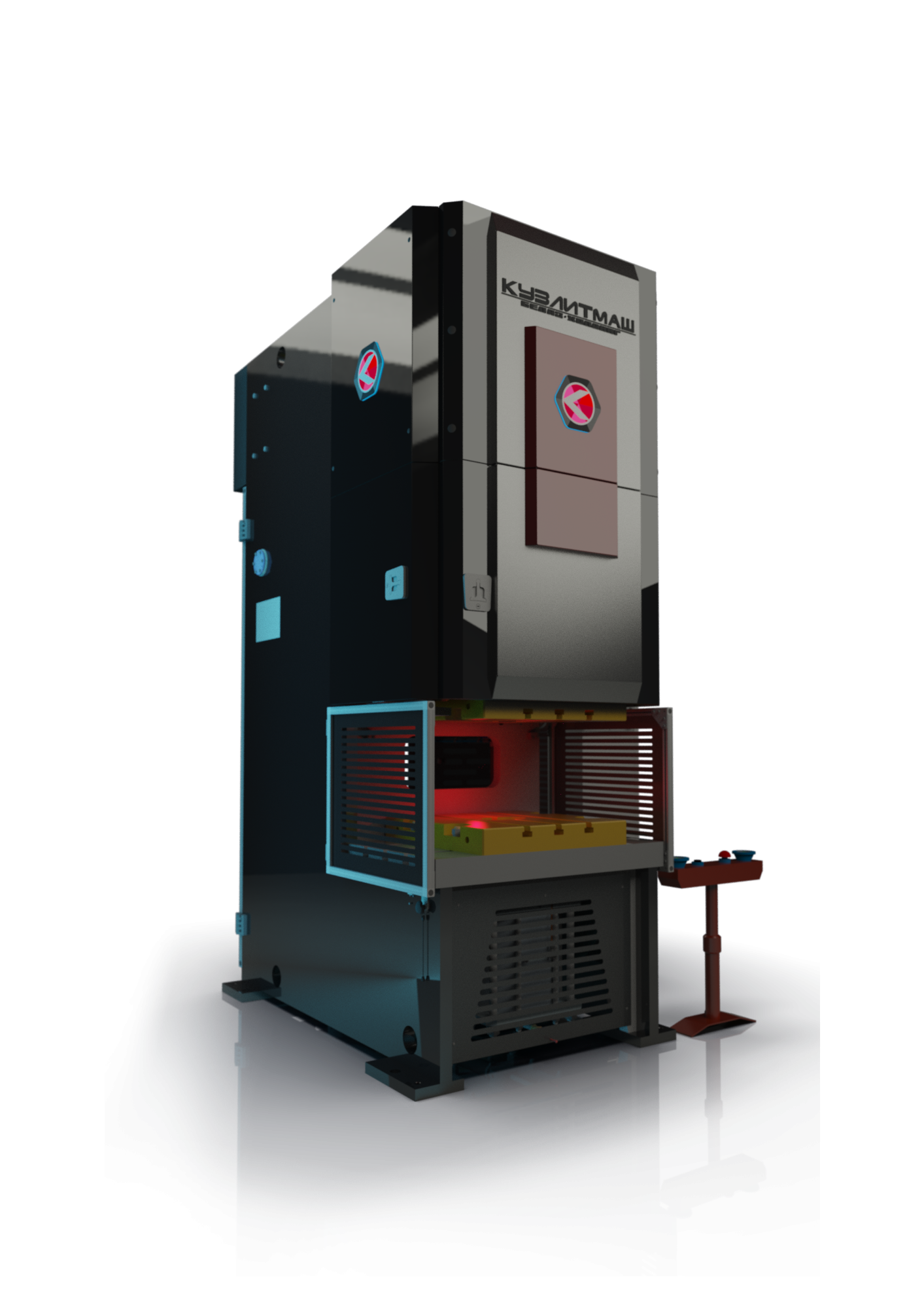

ПРЕССЫ ОДНОКРИВОШИПНЫЕ ПРОСТОГО ДЕЙСТВИЯ ОТКРЫТЫЕ СЕРИИ КР с неподвижным столом ненаклоняемые предназначены для различных операций холодной штамповки: вырубки, пробивки отверстий, гибки, неглубокой вытяжки, просечки и т.д.
Прессы могут применяться как самостоятельно, так и в составе автоматизированных комплексов и линий.
Особенности конструкции:
- станина цельносварная отожжённая;
- привод двухступенчатый с расположением валов перпендикулярно фронту пресса;
- муфта-тормоз фрикционная многодисковая с пневматическим включением;
- автоматизированная регулировка величины хода ползуна;
- автоматизированная регулировка расстояния между столом и ползуном;
- предохранитель в ползуне для защиты пресса от перегрузки:
- для прессов усилием 630…1600 кН - ломкий (срезной);
- для прессов усилием 2500 кН - гидравлический;
- механический выталкиватель в ползуне;
- система управления на базе промышленного контроллера;
- управление кнопочное двуручное.
Опции:
- педальное управление (поставляется в комплекте с ограждением рабочей зоны);
- пневматическая подушка в столе;
- система быстрой смены штампов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра или размера | Модель | |||
|---|---|---|---|---|
| КР2128С | КР2130С | КР2132С | КР2134 | |
| Номинальное усилие, кН(тс) | 630(63) | 1000(100) | 1600(160) | 2500(250) |
| Ход ползуна регулируемый, мм | 10...100 | 20...140 | 20...200 | 20...200 |
| Частота ходов ползуна, мин –1 – непрерывных нерегулируемых – одиночных, не более |
70 45 |
90 45 |
70 28 |
40 25 |
| Наибольшее расстояние между столом и ползуном в его нижнем положении при верхнем положении регулировки и наибольшем ходе ползуна, мм | 340 | 400 | 480 | 560 |
| Величина регулировки расстояния между столом и ползуном, мм | 80 | 100 | 120 | 140 |
| Расстояние от оси ползуна до станины (вылет), мм | 300 | 320 | 360 | 480 |
| Размеры подштамповой плиты, мм – слева направо – спереди назад – толщина |
900 590 85 |
950 630 100 |
1100 700 110 |
1400 900 125 |
| Размеры отверстия в столе, мм – слева направо – спереди назад – диаметр |
360 240 300 |
420 280 360 |
480 320 420 |
530 360 480 |
| Ширина окна в станине, мм, не менее | 340 | 400 | 480 | 560 |
| Размеры подошвы ползуна, мм – слева направо – спереди назад |
580 460 |
580 500 |
780 600 |
1010 760 |
Мощность электродвигателя главного привода, кВт | 6,0 | 12,0 | 18,5 | 26,5 | Масса ориентировочная, кг | 6700 | 9000 | 13500 | 24000 |
По заказу потребителя возможно внесение изменений в параметры прессов.
