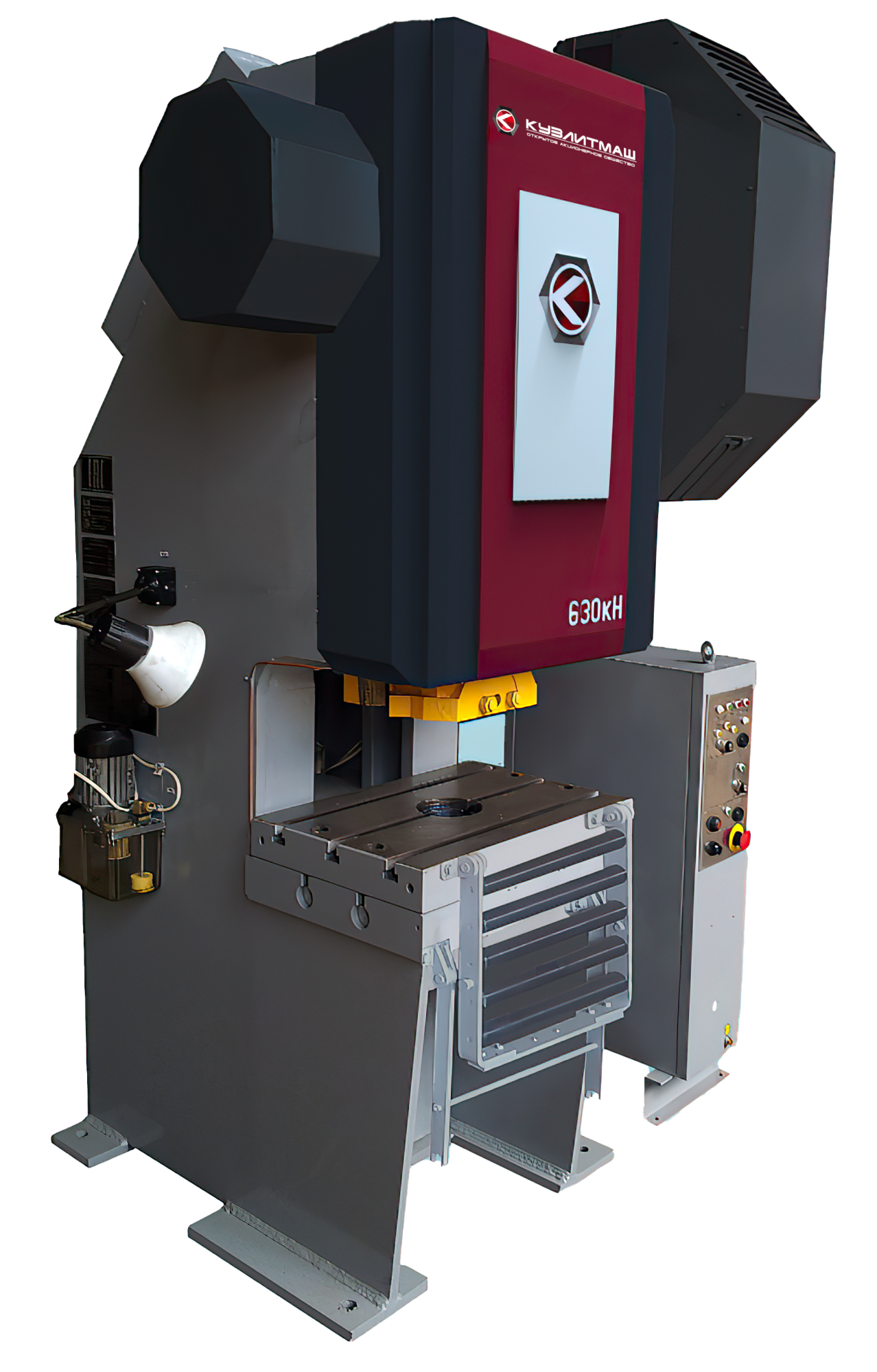

ПРЕСС ОДНОКРИВОШИПНЫЙ ПРОСТОГО ДЕЙСТВИЯ ОТКРЫТЫЙ
Прессы однокривошипные простого действия открытые – не наклоняемые с неподвижным столом и нормальными размерами стола. Предназначены для различных операций холодной штамповки: вырубки, пробивки отверстий, гибки, неглубокой вытяжки, просечки и других холодно-штамповочных операций. Станина прессов цельнолитая, повышенной жесткости.
Достоинством привода является его простота: в нем исключен редуктор. Вращение от электродвигателя напрямую через клиноременную передачу передается на маховик. Маховик связан с эксцентриковым валом через муфту-тормоз. Управление муфтой-тормоз электропневматическое. Регулировка хода ползуна осуществляется вручную, путем вращения эксцентриковой втулки. Пресс имеет уравновешиватели ползуна, верхний выталкиватель, для выставления зазоров – регулируемые направляющие.
Прессы изготавливаются в 4-х исполнениях:
– с открытой рабочей зоной и двуручным управлением;
– с открытой рабочей зоной, двуручным управлением и с пневмоподушкой;
– с двуручным и педальным управлением и ограждением рабочей зоны;
– с двуручным и педальным управлением, ограждением рабочей зоны и с пневмоподушкой.
Смазка – комбинированная, ответственные подвижные элементы смазываются централизовано.
|
Номинальное усилие, кН (тс)
|
1000 (100) |
|
Ход ползуна регулируемый, мм
|
|
|
– наименьший, не менее
|
10 |
|
– наибольший, не более
|
130 |
|
Частота ходов ползуна, мин –1
|
|
|
– непрерывных нерегулируемых, не менее
|
100 |
|
– одиночных, не менее
|
45 |
|
Размеры подштамповой плиты, мм
|
|
|
– слева-направо
|
950 |
|
– спереди-назад
|
630 |
|
толщина
|
100 |
|
Размеры отверстия в столе, мм
|
|
|
– слева-направо
|
420 |
|
– спереди-назад
|
280 |
|
– диаметр
|
360 |
|
Расстояние от оси ползуна до станины, мм, не менее
|
340 |
|
*Наибольшее расстояние между столом в верхнем положении регулировки и ползуном в его нижнем положении при наибольшем ходе, мм
|
400 |
|
*Величина регулировки расстояния между столом и ползуном, мм, не менее
|
100 |
|
Мощность электродвигателя главного привода, кВт
|
12,0 |
