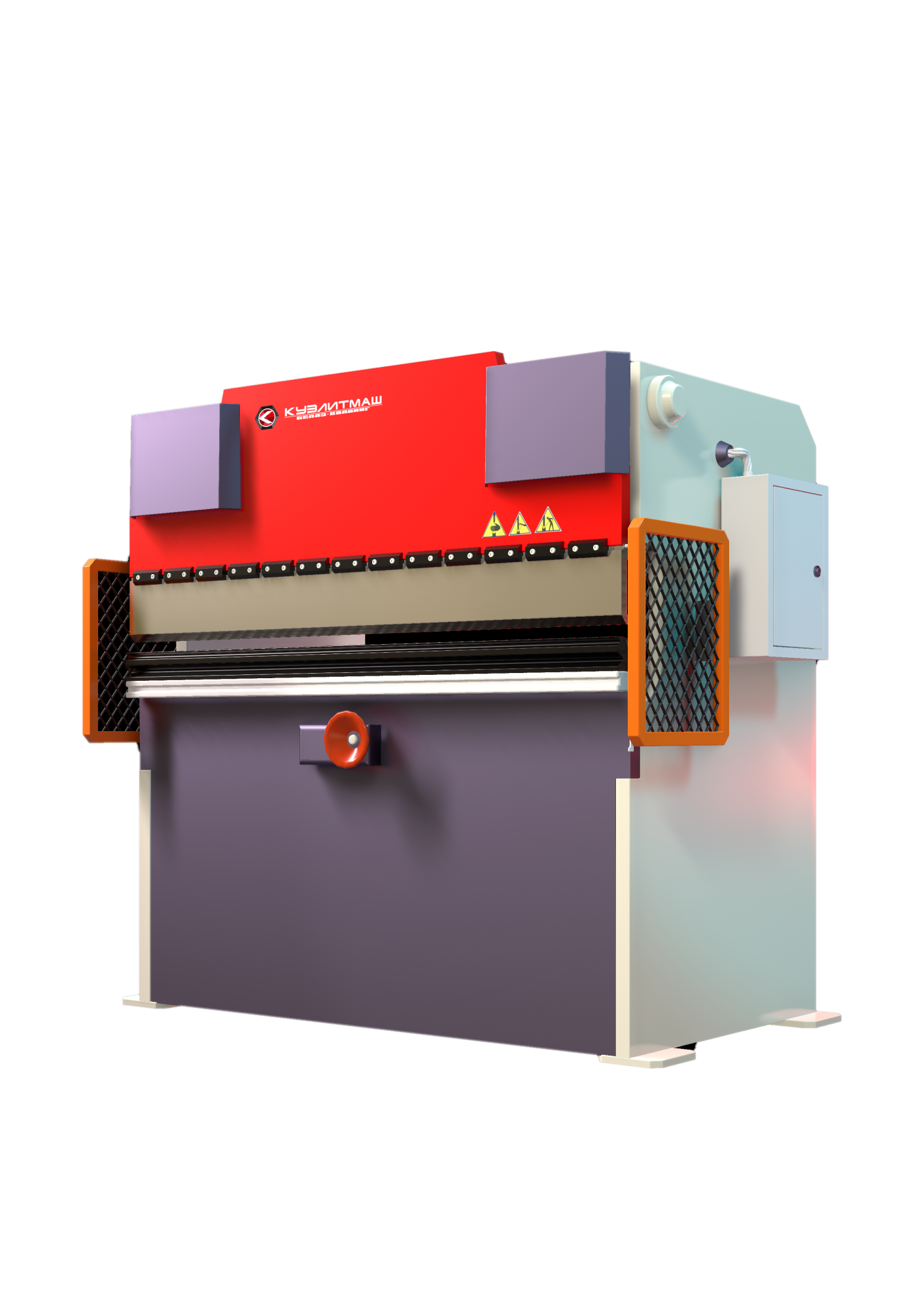

ПРЕССЫ ЛИСТОГИБОЧНЫЕ ГИДРАВЛИЧЕСКИЕ предназначены для изготовления деталей из листового и полосового проката методом холодной гибки.
В универсальном V-образном штампе, поставляемом в комплекте с прессом, можно производить свободную гибку большого числа деталей различного профиля. В специальных штампах, поставляемых за отдельную плату, может быть выполнена гибка сложных деталей за один переход, гибка по радиусу, штамповка и резка небольших заготовок листа.
Работа прессов обеспечивается гидросистемой, содержащей один или два главных цилиндра, насосную установку и гидропанель управления. Гидропривод за рабочий ход обеспечивает быстрый подвод ползуна к заготовке, медленный ход при гибке и ускоренный отвод в исходное положение у моделей ИР1426 и ИГ1428. Регулировка и настройка положения ползуна в зависимости от толщины изгибаемого листового материала производится посредством механизма регулировки межштампового пространства.
Прессы с большой длиной стола (ИГ 1428) снабжены встроенным механизмом компенсации прогиба стола и ползуна, что повышает качество гибки относительно длинных листов.
На прессах установлено два передних упора (две передние поддержки), что позволяет использовать их как приемный стол для небольших партий заготовок, и задний упор с указателем положения упора относительно линии гиба, предназначенный для точного позиционирования листа. На прессах модели ИГ1428 задний упор и механизм регулировки расстояния между столом и ползуном механизированы. Для задания и контроля положения заднего упора и ползуна данная модель может оснащаться устройством цифровой индикации (УЦИ). Пресса модели ИР1426 также могут оснащаться электроприводом заднего упора и механизма регулировки расстояния между столом и ползуном с УЦИ.
Управление прессами кнопочное двуручное и педальное.
Смазка прессов – ручная.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметров | Модель | ||||
|---|---|---|---|---|---|
| И1420А | И1422 | ИП1424 | ИР1426 | ИГ1428 | |
| Номинальное усилие, кН | 100 | 160 | 250 | 400 | 630 |
| Длина стола и ползуна, мм | 1050 | 1450 | 2020 | 2500 | 3150 |
| Расстояние между стойками станины в свету, мм | 690 | 1350 | 1860 | 2050 | 2600 |
| Ход ползуна, мм | 50 | 50 | 50 | 75 | 125 |
| Ширина стола, мм | 140 | 140 | 140 | 160 | 160 |
| Наибольшее расстояние между столом и ползуном, мм | 275 | 275 | 275 | 315 | 445 |
| Размер регулировки расстояния между столом и ползуном, мм | 25 | 25 | 25 | 40 | 100 |
| Расстояние от оси ползуна до станины (вылет), мм | 200 | 200 | 200 | 250 | 250 |
| Ход заднего упора, мм | 240 | 210 | 390 | 520 | 630 |
| Скорость ползуна, не менее, мм/сек – при рабочем ходе – при холостом ходе – при возвратном ходе |
28 42 |
22 39 |
15 27 |
13 50 |
9 90 70 |
| Габаритные размеры, мм – слева направо – спереди назад (без поддержек и гидростанции) – высота над уровнем пола |
1230 780 1730 |
1710 890 1690 |
2240 955 1820 |
2770 1050 1915 |
3400 1200 2300 |
| Масса, кг | 1025 | 1780 | 2450 | 3500 | 5300 |
| Режим работы | Одиночный ход | Одиночный ход, наладка, регулировка | |||
| Мощность электродвигателя главного привода, кВт | 3,0 | 3,0 | 4,0 | 5,5 | 5,5 |
| Тип гидростанции | Встроенная | Выдвижная | Приставная | Встроенная | |
| Ёмкость бака, л | 65 | 40 | 65 | 215 | 76 |
