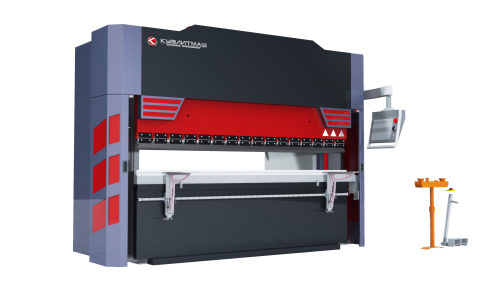

Они позволяют выпускать самый широкий ассортимент продукции из металлического листа.
Конструктивные особенности прессов.
-
станина пресса представляет собой сварную отожженную конструкцию, обеспечивающую минимальную деформацию под нагрузкой;
-
привод гибочного ползуна осуществляется от двух гидроцилиндров и гидросистемы, выполненных на комплектующих передовых мировых производителей;
-
предусмотрены три скорости гибочного цикла, обеспечивающие быстрый подвод пуансона, оптимальную скорость гибки и быстрый возврат ползуна в исходное положение;
-
контроль синхронности хода штоков гидроцилиндров осуществляется от двух оптико-электронных линеек, смонтированных по краям ползуна, через систему ЧПУ и пропорциональную гидравлику;
-
перемещение гидроцилиндров по осям Y1 и Y2 осуществляется с точностью позиционирования ± 0,01мм. Благодаря этому достигается точность угла гибки независимо от положения заготовки в рабочей зоне;
-
перемещение заднего упора может осуществляется программой в направлениях: горизонтально (вперед-назад) по оси Х, вертикально (вверх – вниз) по оси R, горизонтально (слева-направо) по осям Z1 и Z2 с точностью позиционирования ± 0,1мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметров | Модель | |||||
|---|---|---|---|---|---|---|
| ИП1426Ф3 | ИР1428Ф3 | ИП1430Ф3 | ИП1430ГФ3 | ИП1432АФ3 | ИП1432Ф3 | |
| Номинальное усилие, кН | 400 | 630 | 1000 | 1000 | 1600 | 1600 |
| Длина стола и ползуна, мм | 2050 | 3060 | 3060 | 1275 | 3060 | 4080 |
| Расстояние между стойками станины в свету, мм | 1650 | 2600 | 2610 | 1010 | 2600 | 3250 |
| Расстояние от оси ползуна до станины (вылет), мм | 300 | 250 | 320 | 420 | 400 | 400 |
| Ход ползуна, мм | 200 | 230 | 230 | 245 | 250 | 250 |
| Наибольшее расстояние между столом и ползуном, мм | 415 | 500 | 500 | 730 | 505 | 505 |
| Скорость холостого хода ползуна, не менее, мм/с | 140 | 100 | 100 | 100 | 100 | 100 |
| Скорость рабочего хода ползуна, регулируемая, мм/с | 1-10 | 1-9 | 1-9 | 1-9 | 1-9 | 1-9 |
| Скорость подъема ползуна, не менее, мм/с | 130 | 90 | 80 | 80 | 80 | 80 |
| Мощность электродвигателя главного привода, кВт | 5,5 | 5,5 | 11 | 11 | 15 | 15 |
| Габаритные размеры (с подвесным пультом управления), мм – длина – ширина – высота (над уровнем пола) |
2650 1720 2130 |
3800 2000 2630 |
3960 2300 2720 |
2150 2730 2740 |
4190 2300 2730 |
4960 2300 2890 |
| Масса, кг | 3050 | 8100 | 8700 | 5800 | 10020 | 11640 |
| Ход упора по оси Х, мм | 630 | 700 | 750 | 600 | 750 | 750 |
| Ход упора по оси R, мм | 150 | 200 | 200 | 200 | 200 | 200 |
Продолжение таблицы
| Наименование параметров | Модель | ||||||
|---|---|---|---|---|---|---|---|
| ИП1433Ф3 | ИП1435ВФ3 | ИП1435СФ3 | ИП1436Ф3 | ИП1436БФ3 | ИП1436СФ3 | ИП1434Ф3 | |
| Номинальное усилие, кН | 2000 | 3200 | 3200 | 4000 | 4000 | 4000 | 2500 |
| Длина стола и ползуна, мм | 4250 | 3060 | 4080 | 4590 | 3060 | 4080 | 4080 |
| Расстояние между стойками станины в свету, мм | 3600 | 2610 | 3250 | 3650 | 2600 | 3500 | 3250 |
| Расстояние от оси ползуна до станины (вылет), мм | 400 | 450 | 400 | 450 | 500 | 500 | 400 |
| Ход ползуна, мм | 440 | 250 | 250-360 | 300 | 300 | 360 | 250 |
| Наибольшее расстояние между столом и ползуном, мм | 700 | 560 | 570-735 | 585 | 585 | 650 | 545 |
| Скорость холостого хода ползуна, не менее, мм/с | 150 | 90 | 90 | 90 | 90 | 90 | 90 |
| Скорость рабочего хода ползуна, регулируемая, мм/с | 1-0 | 1-9 | 1-9 | 1-7 | 1-7 | 1-9 | 1-8 |
| Скорость подъема ползуна, не менее, мм/с | 150 | 65 | 65 | 65 | 65 | 65 | 80 |
| Мощность электродвигателя главного привода, кВт | 55 | 37 | 37 | 37 | 37 | 37 | 22 |
| Габаритные размеры (с подвесным пультом управления), мм – длина – ширина – высота (над уровнем пола) |
5050 3050 3450 |
4100 2820 3050 |
5500 2900 3250-3415 |
5580 3025 4060 |
4500 3000 4000 |
5200 3000 3465 |
5500 2800 3050 |
| Масса, кг | 21500 | 17000 | 25000 | 30500 | 26000 | 30000 | 16000 |
| Ход упора по оси Х, мм | 850 | 850 | 850 | 850 | 850 | 1000 | 850 |
| Ход упора по оси R, мм | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
По заказу потребителя возможно внесение изменений в параметры прессов.
