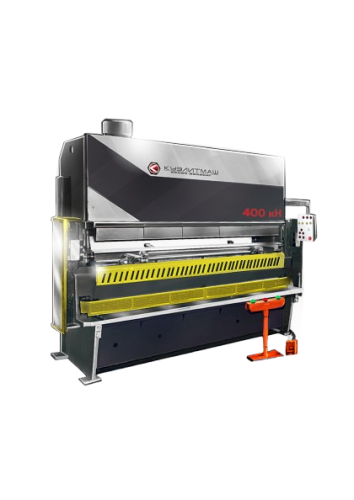

ПРЕСС КОМБИНИРОВАННЫЙ ГИДРАВЛИЧЕСКИЙ ДЛЯ РЕЗКИ И ГИБКИ ЛИСТОВОГО МАТЕРИАЛА
Принципиальная особенность разработки определяется конструктивным объединением пресса листогибочного и ножниц для резки листового материала в единую машину, комбинированный рабочий орган которой получает движение от одного и того же привода и совершает операцию гибки при движении вверх, а операцию резки – при движении вниз, без дополнительной переналадки. В универсальном V-образном штампе, поставляемом с прессом, можно производить гибку деталей различных профилей. В специальных штампах, поставляемых за отдельную плату, может быть выполнена гибка сложных деталей за один переход, гибка по радиусу, пробивка отверстий и штамповка. Привод рабочего органа – гидравлический, через рычаг, обеспечивающий синхронную работу гидроцилиндров и исключающий перекосы; гидростанция – встроенная, что уменьшает вибро- и акустическую нагрузку на оператора и окружающую среду, а также обеспечивает техническую эстетику всей конструкции. Задние упоры, отдельные для гибки и для резки, дают возможность изготавливать детали требуемой степени точности. Привод задних упоров и механизма регулировки ползуна осуществляется от электродвигателей. Величина регулировки упоров контролируется по устройствам цифровой индикации (УЦИ). Пресс обеспечивает выполнение всех требований безопасности и эргономики, предъявляемых к кузнечно-прессовому оборудованию.
|
Наибольшая толщина изгибаемого листа с временным сопротивлением не более 500 МПа, мм
|
3,5 |
|
Рабочее давление, МПа
|
15 |
|
Суммарная мощность электродвигателей, кВт
|
9,8 |
|
Режимы работы
|
Наладка, регулировка, одиночный ход гибка, одиночный ход резка |
|
Наибольшие размеры разрезаемого листа с временным сопротивлением меньше или равно 500 МПа, мм
|
4×2500×630 |
|
Угол наклона подвижного ножа
|
1°30′ |
|
Количество гидроприжимов, шт
|
12 |
|
Скорость ползуна, мм/с
|
|
|
– при холостом ходе гибки или возвратном ходе резки
|
30 |
|
– при рабочем ходе гибки
|
13 |
|
– при возвратном ходе гибки или рабочем ходе резки
|
50 |
|
Ход задних упоров, мм
|
630 |
|
Расстояние между стойками станины в свету, мм
|
2570 |
|
Рабочая длина ползуна (длина стола) и балки, мм
|
2500 |
|
Номинальное усилие, кН (тс)
|
400 |
|
Ход ползуна регулируемый, мм
|
80…120 |
|
*Наибольшее расстояние между столом в верхнем положении регулировки и ползуном в его нижнем положении при наибольшем ходе, мм
|
40 |
|
Габаритные размеры, мм (без шкафа управления)
|
|
|
слева-направо
|
3310 |
|
спереди-назад
|
1690 |
|
высота
|
2560 |
|
Масса, кг
|
5550 |
|
Мощность электродвигателя главного привода, кВт
|
7,5 |
|
Емкость бака, л
|
215 |
