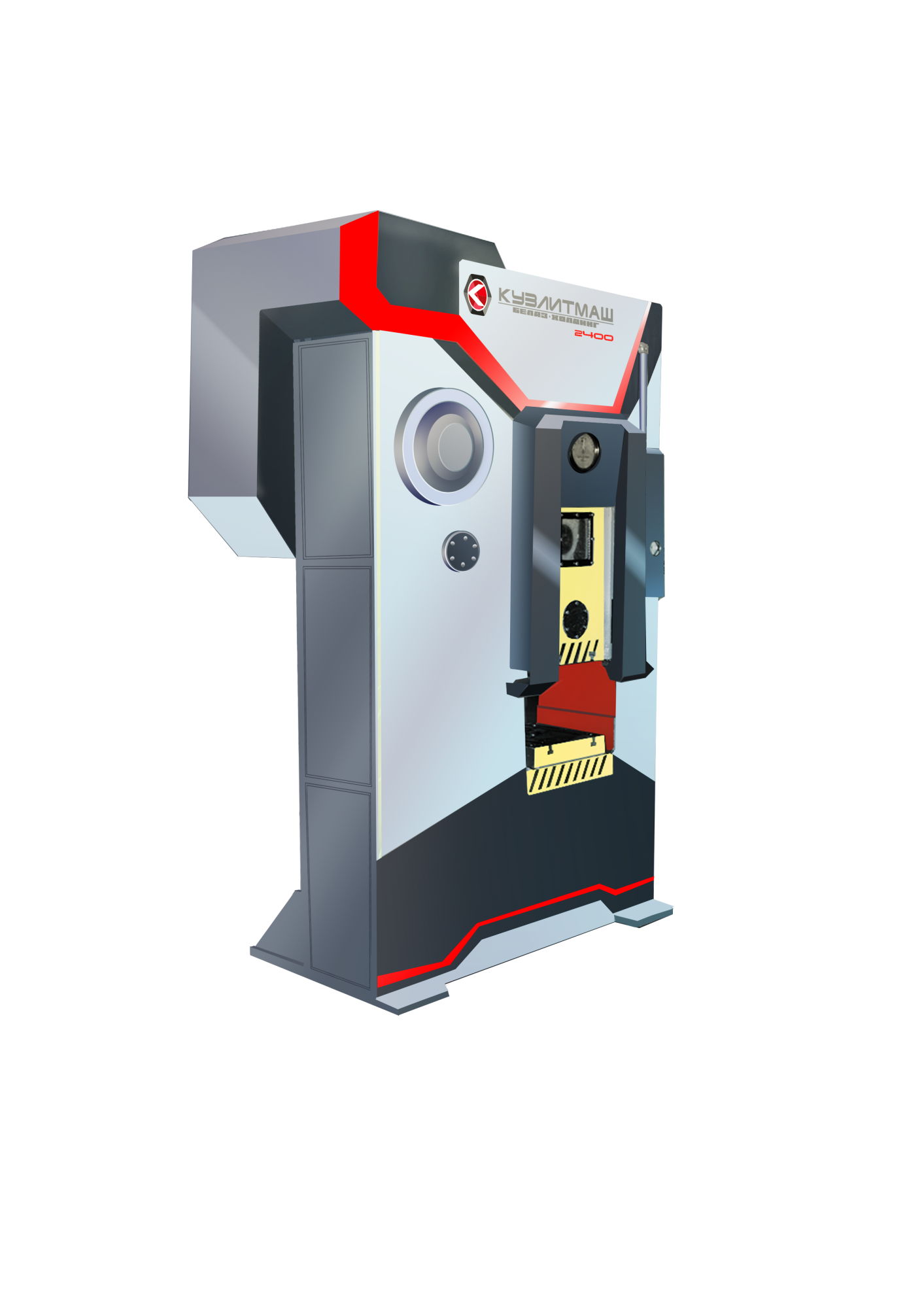

Прессы холодноштамповочные кривошипно-коленные чеканочные
ПРЕССЫ ХОЛОДНОШТАМПОВОЧНЫЕ КРИВОШИПНО-КОЛЕННЫЕ ЧЕКАНОЧНЫЕ предназначены для выполнения холодноштамповочных работ, требующих высоких удельных давлений, при небольших рабочих ходах ползуна (чеканка, калибровка, доводка, объемное формообразование), а также операций холодного выдавливания стальных деталей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметров | Модель | |||||
|---|---|---|---|---|---|---|
| КР 8334 | КР 8336 | КР 8338 | КР 8340 | КР 8342 | КР 8344В | |
| Номинальное усилие, кН | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 |
| Ход ползуна, мм | 120 | 130 | 150 | 170 | 180 | 190 |
| Частота непрерывных ходов ползуна, мин-1 | 60 | 50 | 40 | 32 | 25 | 20 |
| Ход ползуна до его крайнего нижнего положения, мм - с развитием номинального усилия - с развитием усилия 25% от номинального |
1,2 15 |
1,6 19 |
2,0 23 |
2,5 30 |
3,2 39 |
4,0 48 |
| Расстояние между подштамповой плитой и ползуном в его нижнем положении при верхнем положении регулировки, мм | 300 | 375 | 420 | 470 | 510 | 560 |
| Регулируемое расстояние между подштамповой плитой и ползуном, мм | 12 | 12 | 16 | 16 | 16 | 20 |
| Размеры подштамповой плиты, мм - слева направо - спереди назад |
400 400 |
500 500 |
630 630 |
820 820 |
1020 1180 |
1250 1400 |
| Размер ползуна, мм - спереди назад |
420 |
510 |
620 |
780 |
1080 |
1055 |
| Ход выталкивателя, мм - верхнего - нижнего |
16 70 |
16 80 |
16 90 |
16 100 |
25 110 |
25 190 |
| Усилие выталкивателя, кН - верхнего - нижнего |
25 80 |
40 120 |
63 200 |
100 320 |
160 500 |
250 800 |
| Потребляемая системой управления мощность, кВт | 7,3 | 13 | 29 | 34,5 | 58,3 | 136,1 |
| Рабочее давление сжатого воздуха, МПа | 0,45 | 0,45 | 0,45 | 0,6 | 0,6 | 0,6 |
| Габариты пресса, мм - слева направо - спереди назад |
1760 1130 |
1940 1240 |
2214 1485 |
2750 1945 |
3282 2300 |
4150 2950 |
| Высота над уровнем пола, мм | 2600 | 2800 | 3610 | 3925 | 4306 | 5550 |
| Масса, кг, не более | 5515 | 8425 | 13535 | 27700 | 52300 | 103000 |
