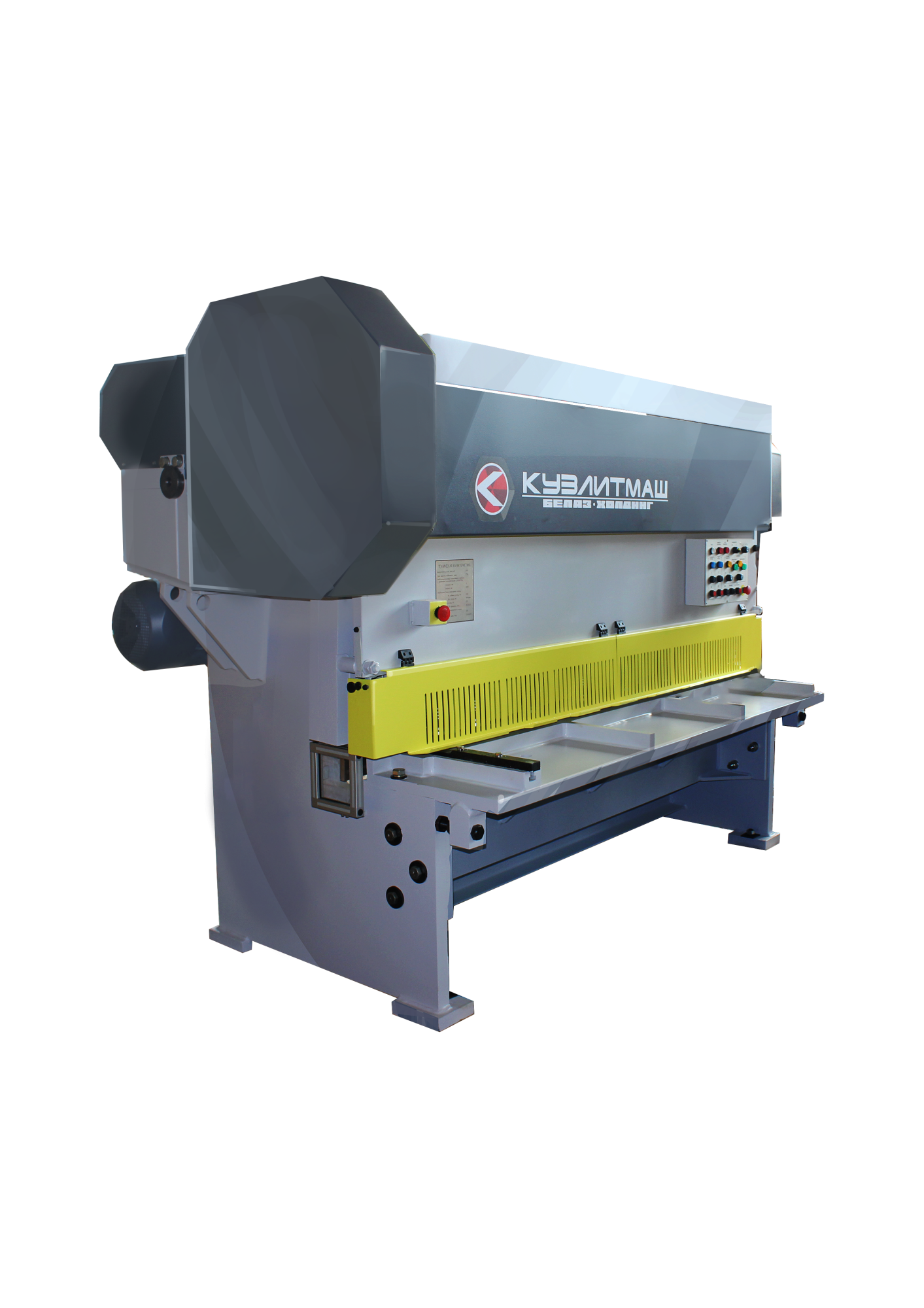

НОЖНИЦЫ ЛИСТОВЫЕ КРИВОШИПНЫЕ с наклонным ножом предназначены для резки листового металла.
Применяются в заготовительных и ремонтных цехах машиностроительных предприятий. Могут использоваться в составе автоматизированных комплексов и автоматических линий.
Привод осуществляется от электродвигателя через клиноременную передачу на маховик. От маховика через пневматическую муфту-тормоз и пару зубчатых колес вращение передается на эксцентриковый вал, связанный с ножевой балкой шатунами.
Управление ножниц кнопочное и от педали. Смазка наиболее нагруженных механизмом ножниц осуществляется при помощи централизованной системы густой смазки. Остальные трущиеся поверхности смазываются шприцем. На ножницах кривошипных листовых с наклонным ножом мод. НП3118, НП3118А, НП3121, НП3121А установлен задний упор с ручным приводом. Указание положения упора относительно линии реза осуществляется по линейке или по механическому счетчику. Все модели ножниц кривошипных листовых могут оснащаться упором задним с электромеханическим приводом. При этом отсчет координаты положения заднего упора выполняется по устройству цифровой индикации (УЦИ).
Технологический зазор между верхними и нижними ножами устанавливается вручную. На моделях НП3121, НП3121А возможна установка механизма быстрой регулировки зазора между ножами.
По особому заказу поставляется угловой упор, рольганг, откатная тележка, система поддержки листа и иные приспособления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметров | Модель | ||||
|---|---|---|---|---|---|
| НП3118 | НП3118А | НП3121 | НП3121А | НП3122С | |
| Наибольшие размеры разрезаемого листа с временным сопротивлением меньше или равно 500 МПа, мм - толщина - ширина |
6,3 2000 |
6,3 3150 |
12 2000 |
12 3150 |
16 3100 |
| Прижим листа | пружин. | пружин. | гидравл. | гидравл. | гидравл. |
| Количество прижимов | 8 | 12 | 15 | ||
| Частота ходов ножа, мин, не менее - холостых - при резке наибольших размеров разрезаемого листа |
60 22 |
60 22 |
40 9 |
40 9 |
32 7 |
| Угол наклона подвижного ножа | 1°30′ | 1°30′ | 2°10′ | 2°10′ | 2°10′ |
| Мощность электродвигателя главного привода, кВт | 8,5 | 11,8 | 15 | 18,5 | 30 |
| Наибольшая длина отрезаемой полосы при работе с задним упором, мм | 630 | 630 | 630 | 1000 | 1000 |
| Рабочее давление сжатого воздуха, МПа | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Рабочее давление гидросистемы, МПа | 8,0 | 8,0 | 11,0 | ||
| Режим работы | Ручной проворот, наладка, одиночный ход, авторабота |
||||
| Габаритные размеры, мм – слева направо (с гидростанцией) – спереди назад |
2750 1710 |
3900 1770 |
3600 1875 |
4500 2400 |
4600 3400 |
| Высота над уровнем пола, мм | 2160 | 2160 | 2360 | 2400 | 3000 |
| Масса, кг | 4000 | 7100 | 7100 | 11350 | 23000 |
