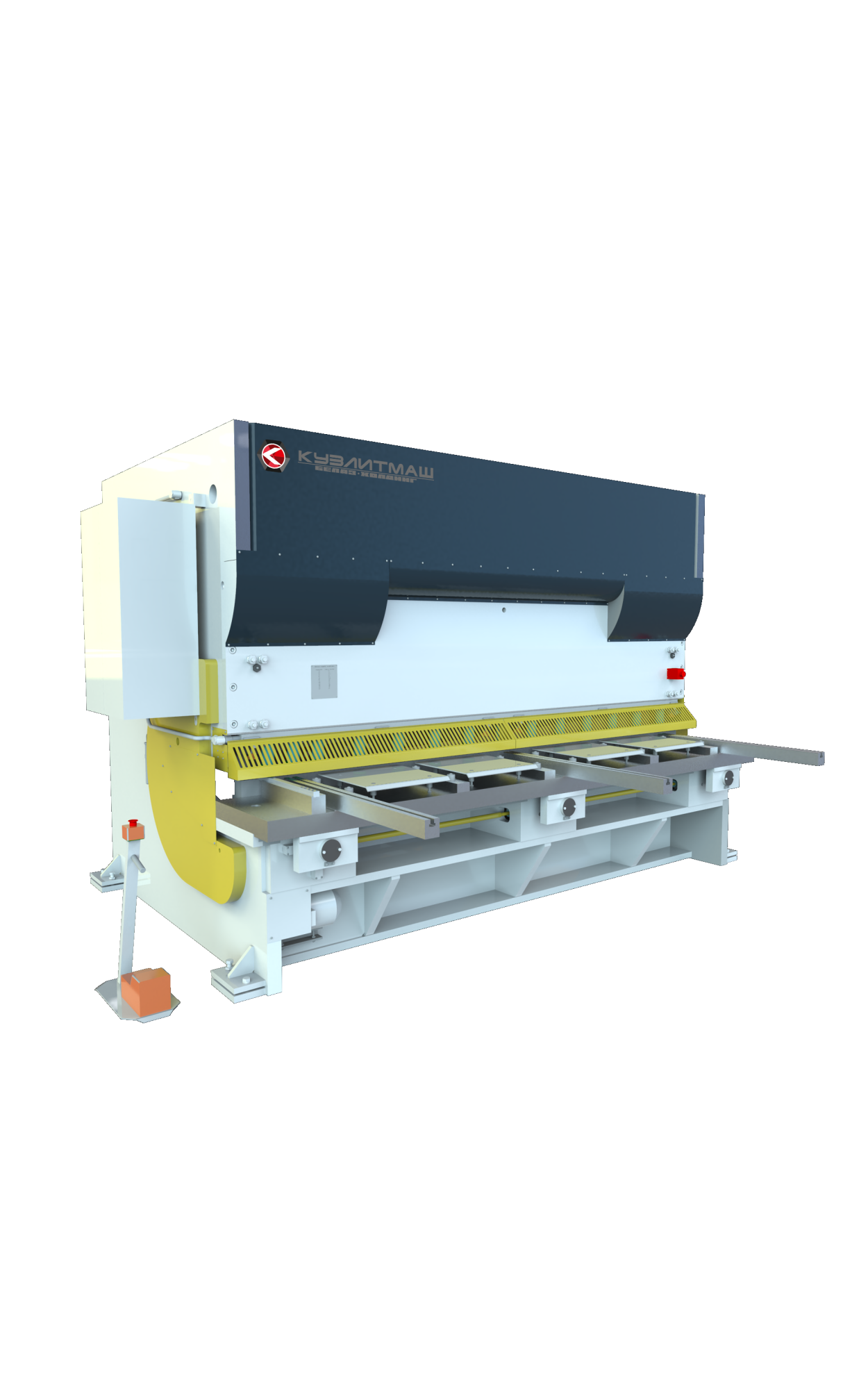

НОЖНИЦЫ ЛИСТОВЫЕ ГИДРАВЛИЧЕСКИЕ с наклонным ножом предназначены для резки листового металла.
При резке у ножниц моделей НП3716 и НП3718А балка ножевая совершает качательное движение, поворачиваясь вокруг оси, имеющей эксцентриситет, что обеспечивает простоту, удобство и быстроту регулировки зазора между ножами. Гидросхема ножниц проста: два гидроцилиндра соединены последовательно. Масло из штоковой полости ведущего гидроцилиндра выдавливается в поршневую полость ведомого гидроцилиндра, чем обеспечивается синхронизация работы гидроцилиндров. Утечка масла из замкнутой штоковой полости ведущего цилиндра и поршневой полости ведомого восполняется автоматически в конце каждого рабочего хода. Усилие, развиваемое гидроприжимами, пропорционально усилию резки, развиваемому рабочими гидроцилиндрами.
Упор задний на ножницах имеет электромеханический привод. Отсчет координаты положения заднего упора выполняется посредством устройства цифровой индикации.
Ножницы моделей НП3722 и НП3720АФ3 оснащены ЧПУ, что позволяет автоматически в зависимости от параметров разрезаемого листа производить установку необходимого зазора между ножами, регулировку угла наклона и величину хода балки ножевой и позиционирование заднего упора. У данных моделей балка ножевая совершает прямой ход по направляющим станины.
По особому заказу поставляется угловой упор, рольганг, откатная тележка, система поддержки листа и иные приспособления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметров | Модель | |||
|---|---|---|---|---|
| НП3716 | НП3718А | НП3722 | НП3720АФ3 | |
| Наибольшие размеры разрезаемого листа с временным сопротивлением меньше или равно 500 МПа, мм - толщина - ширина |
4 2500 |
6,3 3150 |
16 3150 |
10 3100 |
| Длина при работе с задним упором, мм | 630 | 630 | 1000 | 1000 |
| Частота ходов подвижного ножа при наибольшем, мин -1 , не менее - холостых - при резке наибольших размеров разрезаемого металла |
11 |
11 |
11 8 |
10 |
| Угол наклона подвижного ножа | 1°30′ | 1°30′ | 0°30′ - 2°30′ | 0°30′ - 3° |
| Количество гидроприжимов, шт. | 11 | 14 | 15 | 15 |
| Габаритные размеры, мм – слева направо – спереди назад - высота |
3180 1670 1700 |
4100 1650 1800 |
4050 2450 2770 |
3800 3060 2500 |
| Масса, кг | 3300 | 6000 | 18400 | 14500 |
| Режим работы | Регулировка, наладка, одиночный ход, автоматический | Ручной, ручное перемещение, установка констант, программирование, автоматический | ||
| Управление | Кнопочное, педальное | |||
| Количество электродвигателей, шт. | 2 | 2 | 3 | 3 |
| Мощность электродвигателя главного привода, кВт | 5,5 | 11,0 | 30,0 | 18,5 |
| Мощность электродвигателя заднего упора, кВт | 0,55 | 0,75 | 1,5 | 1,5х2 |
| Емкость бака, л | 90 | 150 | 640 | 170 |
| Рабочее давление, МПа | 17,5 | 20 | 25 | 25 |
