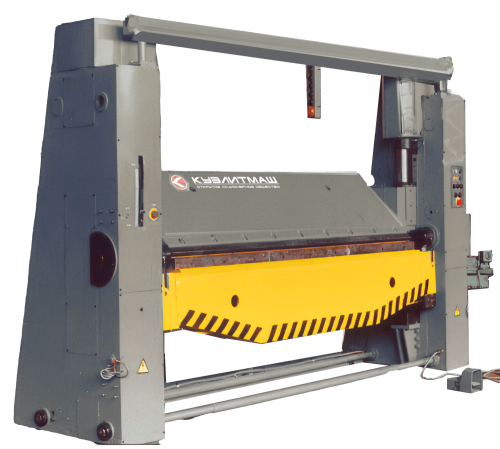

С помощью инструмента, поставляемого в комплекте с машиной, можно производить гибку большого числа различных деталей с внутренним углом от 32° до 180° и радиусом 7 мм (1,25 толщины наибольшего листа).
Листогибочная машина может оснащаться за отдельную плату различными сменными приспособлениями: для гибки труб, замкнутых контуров, П-образных форм, коробок и кромок с радиусом менее или более 7 мм.
Работа машины обеспечивается гидросистемой, содержащей два главных цилиндра привода, два цилиндра балки прижимной и гидростанцию. Гидропривод обеспечивает быстрый подвод балки гибочной к заготовке, медленный ход при гибке и быстрый отвод в исходное положение. Регулировка и настройка положения гибочной и прижимной балок в зависимости от толщины изгибаемого листа и требуемого угла гибки производится посредством механизмов регулировки вручную.
На машине листогибочной установлен задний механизированный упор с указателем положения упора относительно линии гиба, предназначенный для точного позиционирования листа.
Электросхема обеспечивает работу машины на одиночных ходах и в наладочном режиме.
Смазка – комбинированная, наиболее нагруженные механизмы смазываются централизованной системой густой смазки. Остальные трущиеся поверхности смазываются шприцем.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметров | Модель ИВ2144 |
|---|---|
| Наибольшая ширина изгибаемого листа, мм | 2500 |
| Наибольшая толщина изгибаемого листа с временным сопротивлением не более 500 МПа, мм | 4,5 |
| Наибольший ход прижимной балки, мм | 250 |
| Наибольший угол поворота гибочной балки, градусы | 180 |
| Величина регулировки стола, мм | 100 |
| Величина регулировки гибочной балки, мм | 100 |
| Наименьший внутренний радиус гиба, мм | 1,25 толщины листа |
| Наименьшая величина отгибаемой кромки, мм | 8,0 толщины листа |
| Ход упора заднего, мм | 800 |
| Рабочее давление, МПа – на прижим – на гиб |
15 12,1 |
| Суммарная мощность электродвигателей, кВт | 11,37 |
| Мощность электродвигателя главного привода, кВт | 11,0 |
| Режимы работы | Наладка Одиночный ход |
| Габариты машины, не более, мм – слева направо – спереди назад (с гидроагрегатом) |
3790 3420 |
| Высота машины над уровнем пола, мм | 2420 |
| Масса машины с гидроагрегатом, кг | 6900 |
